BLJJ-I 型激光液面监测记录仪

轻工业部科技进步奖                                            轻工业部成果鉴定会

用途

　　该机是一种非接触式的控制测量仪器，由于激光具有方向性好、亮度高等特点，因此检测精度较高，由发射器发出的激光束经玻璃液面反射到接收器、微机通过对收到的电子信号检测、处理、计算，即可获得玻璃液面高度的变化值，根据这个量制加料机加料方式，再将此数据按用户要求进行显示、报警、打印等，以满足玻璃行业窑炉自动化管理的要求。

结构及原理 　　

　　整机由四部分：发射仪、反射器、接收器、微电脑控制主机组成。

技术参数 　　

　　整机控制玻璃液面变化精度8≤±0.4mm

　　电源电压：交流220v±10%,频率50HZ。

　　工作方式：连续运行

　　激光器件：A、长寿命氦氖激光器：波长6328A°，模式：单膜，发射角：－﹤2毫弧度。B、工作电流：4－6MA，连续可调。　　

使用安装与维护

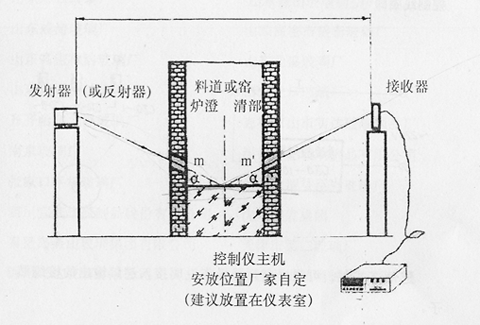

　　1、备设计的激光入射角〆10°－15°见图，为此设计熔融玻璃池时，必须使入光窗口m，出光窗口m与入射光线、反射光线在同志垂直平面内，入射角等于反射角，窗口m、m′面积一般设为60mm×180mm并沿着〆角向下倾斜开孔，发射器与接收器距离之和一般在4m－15 m之间即可，且光路不应有阻挡物。

　　2、液面检测噗的设置部位：平板玻璃生产，液面检测点设置在窑炉的澄清部位（即大水管之后）为好。

制瓶、灯泡、器皿等轻工行业的生产，液面检测点设置在供料道部位。
