散射装置

用途
　　总辐射中把来自太阳直射部分遮蔽后测得值为散射辐射。散射辐射是短波辐射，须用总辐射表配上有关部件加以测量。TBD—1型遮光环带与TBQ—2型总辐射表配套，可用于气象台站、科研部门连续测定天空的散射辐射强度。

结构及原理 　　
　　该表为热电效应原理，感应元件采用绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层。热接点在感应面上，而冷结点则位于机体内， 冷热接点产生温差电势。在线性范围内，输出信号与太阳辐照度成正比。为减小温度的影响则配有温度补偿线路，为了防止环境对其性能的影响，则用两层石英玻璃罩，罩是经过精密的光学冷加工磨制而成的。
　　
技术参数 　　
　　 灵敏度 ： 7～14μV／w.m -2
　　 响应时间： ≤30秒(99％)
　　 内阻： 约350Ω
　 　精确度： ±2％
　　 余弦响应偏差：≤±5％(太阳高度10°)
　　 温度特性： ±2％(-20~C～＋40℃)
　　 非线性： ±2％重量：2.5kg
　　 测试范围： O～2000W／m 2
　　 信号输出： 0～20mV 　　

使用安装与维护
　　1.安装

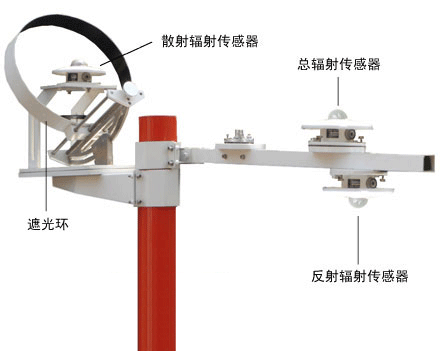

　　散射辐射表是由TBQ一2总辐射表和TBD一1遮光环两部分组成。遮光环的作用是保证从日出到日落能连续遮住太阳直接辐射。它由遮光环圈、标尺、丝杆调整螺旋、支架、底盘组成。遮光环圈的宽度为65mm，直径为400mm，固定在标尺的丝杆调整螺旋上，标尺上刻有纬度经度与赤纬刻度。标尺与支架固定在底盘上，应根据架设地点的地理纬度而固定。总辐射表安装在支架平台上，其高度应正好使辐射感应平面(黑体)位于遮光环中心。通过调节赤纬角，可使遮光环全天遮住太阳的直接辐射。
　　散射辐射表安置的条件及台架安装的要求与总辐射表相同。由于遮光环很重而且底盘较大，因此仪器安置更应牢固。 先将遮光环安装在观测台架上，遮光环的方向和水平很重要，因此，遮光环安装在台架上时必须使底盘边缘对准南北向，使仪器标尺指向正南北(遮光环丝杆调整旋钮柄朝北)。然后用螺栓将遮光环底板固定在观测支架。 根据当地的地理纬度固定标尺位置。把总辐射表水平地安装在遮光环的平台上，使输出插头朝北，其位置应正好使辐射表黑漆感应面位于遮光环中心。调好总辐射表水平并固定。将遮光环按当日的太阳赤纬调到相应的位置上，使遮光环恰好全部遮住总辐射表的感应面和玻璃罩。再把总表输出线与记录仪连接。

　　2.使用与维护
　　散射辐射表的使用与维护同总辐射表。观测散射辐射时，日出前转动丝杆、丝杆调整旋钮，将遮光环按当日赤纬调在标尺相应的位置(有时也可几天调一次)使遮光环全天遮住太阳直接辐射。每日上下午各巡视—次，检查遮光环阴影是否完全遮住仪器的感应面与玻璃罩，否则应及时调整。平时要经常保持遮光环部件的清洁和丝杆的转动灵活。发现丝杆有灰尘或转动不灵活时，尤其是风沙过后，要用汽油或酒精将丝杆擦净。较长时间不使用，应将遮光环取下或用罩盖好，以免丝杆和有关部件锈蚀。
